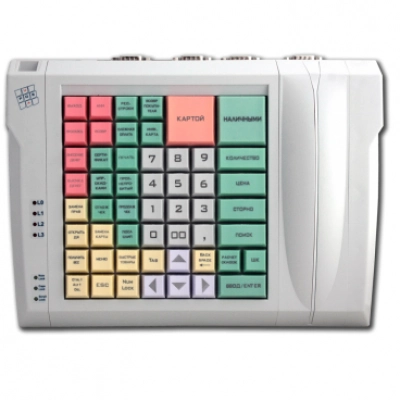

Програмована клавіатура POSUA LPOS-064-QUADCOM-USB
Програмована клавіатура LPOS-064-QUADCOM-USB з чотирма віртуальними СОМ-портами.
Особливості
- Розміри – Ш231 мм; Д204 мм; В36 мм. Ширина зчитувача магнітних карток: 45 мм
- Програмовані клавіші – 64
- Рівні розкладки - 4
- Тип клавіш - Cherry MX1A з перехресними золотими контактами (Німеччина) або аналог
- Ресурс натискань - більше 50 000 000 на одну клавішу
- Захист від забруднень - Ні
- Додаткове харчування - 12 V +/- 5% 4A
- Напруга живлення – 5 V ± 10% (PS/2, USB: живлення через інтерфейсний порт) або 8...12 V (RS232: живлення через інтерфейсний порт)
- Середнє споживання струму – 20mA (PS/2, USB), 10mA (RS232)
- Робоча температура - 0...+70°C
- Температура зберігання - -40 ° C... +70 ° C
- Гарантійний термін – 1 рік
Детальніше
Програмована клавіатура LPOS-064-QUADCOM-USB з 4-ма віртуальними СОМ-портами
Клавіатура LPOS-064-USB-QUADCOM з 64 кнопками, що програмуються в 4-х рівнях, призначена для спільної роботи з сучасними мініатюрними комп'ютерами у складі POS-систем.
Мініатюрні комп'ютери, які так популярні на касах, та й більшість системних блоків інших форм-факторів вже не мають вбудованих портів RS232, а касове обладнання, як і раніше, використовує COM-порти. Автоматизаторам доводиться використовувати перетворювачі USB-RS232, вирішувати проблеми з окремим живленням такої периферії, з'являється велика кількість дротів та блоків живлення на касовому місці.
З урахуванням цих особливостей була розроблена конструкція USB програмованої клавіатури, в корпусі якої розміщений перетворювач USB -> 4xRS232 з вбудованою комутацією напруги живлення 5В або 12В на один з висновків роз'ємів портів RS232.
Можливість комутації однієї з напруг на роз'єм COM-портів позбавляє вас від необхідності підключення до кожного з периферійних пристроїв окремого блоку живлення.
Комутація напруг здійснюється перемикачами окремо по кожному COM-порту.
На рис. показані підключення комутаційних контактів:
PIN1 та PIN9 – висновки 1 та 9 відповідно на роз'ємі RS232
Наприклад, наступна комбінація перемикачів:
буде означати, що живлення висновків роз'єму не підключено, але в висновки 1 і 9 підключені стандартні модемні сигнали DCD і RI відповідно.
Інший приклад:
Така комбінація означає, що на 9-й вивід роз'єму RS232 підключено напругу +5В, а на 1-й висновок - стандартний модемний сигнал DCD.
Після установки комутувальних перемикачів рекомендуємо на зовнішній стороні корпусу під кожним роз'ємом підписати маркером або наклеїти бирку із зазначенням напруги живлення, підключеного до кожного роз'єму. Це дозволить у подальшому уникнути пошкодження обладнання через невідповідність напруги живлення або плутанини при підключенні периферії.
Розташування роз'ємів на задній стінці клавіатури:
- Роз'єм для підключення блока живлення 12В
- Рознімання портів RS232
- роз'єм для підключення USB-кабелю від комп'ютера до перетворювача USB->4xRS232
- роз'єм для підключення USB-кабелю програмованої клавіатури
Типова конфігурація POS-системи:
- програмована клавіатура з інтегрованим зчитувачем магнітних карт та з вбудованим перетворювачем USB->4xRS232
- один загальний блок живлення 12В для всього периферійного обладнання, що підключається до портів RS232
- системний блок
- монітор
- принтер чеків
- дисплей покупця
- сканер штрих кодів
- ваги (опціонально)
Встановлення драйверів перетворювача USB->4xRS232
1. Перед встановленням драйвера відключаємо USB шнур перетворювача USB->4xRS232 та запускаємо exe з архіву FTDI_uninstall для очищення всіх драйверів ftdi (для повторного запуску необхідно буде відновити файл ftdiun2k.ini з архіву)
2. Підключаємо конвертор і вибираємо встановлення драйверів з папки CDM v2.12.28 WHQL Certified (або новіші)
Драйвери сумісні з усіма Windows, x32, x64, включаючи Windows10.
